Vývoj výkonné grafiky a zvuku za tak krátký čas?

Grafická řešení od 4D Systems jsou důkazem toho, že výkonná grafická rozhraní nemusí znamenat velké náklady a dlouhý čas na vývoj. Dejte tedy svým aplikacím čtvrtý rozměr!

Toto je archivní článek z 29.09.2011. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.
Australská společnost 4D Systems, jejíž výrobky jsme zařadili do naší nabídky, se specializuje na grafická řešení, která jsou uživatelsky velmi přívětivá a vyžadují poměrně malé vývojové úsilí k dosažení velmi slušných výsledků.

Základem grafických řešení od 4D Systems jsou dva výkonné čipy - Goldelox a Picaso. Čipy obsahují grafický procesor, paměť a rozhraní pro běžné LCD a OLED displeje a podle typu též podporu pro dotykový panel. Grafické čipy a moduly s těmito čipy představují výkonnou a uživatelsky přívětivou platformu pro vytvoření grafického rozhraní k široké škále zařízení.
Společnou vlastností obou čipů je, že se dají nakonfigurovat do režimu podřízeného grafického čipu se sériovým rozhraním – SGC (slave graphics controller) - pro spolupráci s nadřízeným mikroprocesorem, nebo do režimu samostatného grafického procesoru – GFX (stand alone host graphics controller). Takto změnit vlastnosti čipu je možno kdykoliv jednoduchým nahráním volně dostupného konfiguračního souboru.

Goldelox - je cenově velmi přijatelný čip, podporující výkonnou grafiku, text, obrázky, animace, makra a další. Dá se použít s jednoduchým sériovým rozhraním pro spolupráci s mikroprocesorem (SGC verze) nebo jako samostatný výkonný grafický procesor (GFX verze). Dokáže spolupracovat s mnoha běžnými displeji LCD a OLED série „80“ s 8 bitovým rozhraním. Čip dokáže generovat zvuk, podporuje SD karty přes SPI rozhraní a mnohé další.

Picaso – je oproti čipu Goldelox výkonnější, s vícero možnostmi a až 16-ti univerzálními vstup/výstupními (I/O) piny. Podobně jako Goldelox i Picaso se dá použít v SGC nebo GFX konfiguraci. Podporuje 4-vodičový dotykový panel a je vhodný i pro displeje s větším rozlišením. Obsahuje HW i SW podporu pro SD nebo MMC karty, též pro velkokapacitní SD-HC karty s kapacitou nad 4 GB, díky čemuž je možno na tato paměťová média umístit vedle samotného programu i velké množství grafiky, obrázků, animací a maker. Rovněž Picaso obsahuje výkonné generování zvuku.

Pravděpodobně nejdůležitější vlastností obou čipů od 4D Systems je, že se dají poměrně velmi jednoduše programovat ve vlastním grafickém jazyku 4DGL, syntaxem podobným jazyku C nebo C++. Jazyk je uživatelsky přívětivý a dá se relativně velmi snadno naučit. Největší výhodou jazyka 4DGL je to, že program napsaný v tomto jazyku je bez problémů přenositelný mezi těmito čipy a zejména je použitelný pro různé displeje.

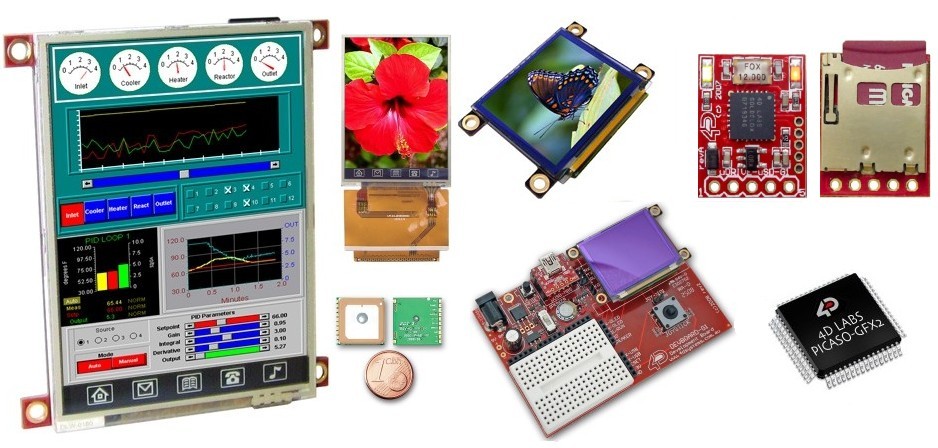

Na základě procesorů Goldelox a Picaso jsou postaveny grafické moduly s displeji LCD a OLED. Výborné vlastnosti těchto procesorů je možno v plné míře využívat i u těchto modulů – t.j. každý modul se dá nakonfigurovat do režimu podřízeného nebo samostatného modulu. Rovněž jako u samostatných čipů - stejný program se dá použít pro různé moduly. Mimo jiného to pro zákazníka znamená, že pokud se rozhodne pro určitý druh modulu a tento se po létech přestane vyrábět, může bez problémů použít shodný program na novém druhu modulu – bez zdlouhavého a nákladného přepisování programu na novou platformu. Toto je výhodné i v případě, kdy po úspěšném vývoji zařízení zjistíte, že by byl pro vaši aplikaci vhodnější jiný typ displeje, než byl použit v prototypu. V tomto případě opět nemusíte mít vrásky na čele a můžete lehce použít stejný program.

Pro podporu vývoje nabízí společnost 4D Systems volně ke stažení programy jako například 4D-Workshop3 IDE a příklady aplikací v jazyku 4DGL.

V případě zájmu o výrobky 4D Systems nás prosím kontaktujte na adrese info@soselectronic.cz.

Výhody / vlastnosti:

  • výkonné grafické čipy
  • kompletní moduly s LCD nebo OLED
  • použitelné jako samostatné nebo jako podřízené
  • uživatelsky přívětivý programovací jazyk 4DGL
  • stejný program je možno použít pro různé moduly
  • rozsáhlá podpora vývoje
  • výborný poměr cena/ vlastnosti
