FT801 - pokud máte raději kapacitu než rezistivitu

Nové grafické čipy s podporou kapacitních panelů - FT801 s technologií "EVE" od společnosti FTDI přinášejí snadné použití i pro tyto perspektivní displeje.

Toto je archivní článek z 07.11.2014. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.
FT801 (FT801Q-R) spojuje dohromady výhody konceptu "Embedded Video Engine" (EVE) a výhody kapacitních displejů, jako jsou snadné ovládání, interaktivita a obvykle i vyšší jas a kontrast takových displejů.

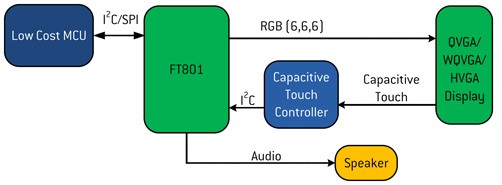

Nový čip FT801 je funkčně prakticky shodný s úvodním EVE čipem - FT800. Podporuje displej, audio a dotykové rozhraní s kapacitním dotykovým panelem přes I²C rozhraní, připojené ke standardnímu kontroléru kapacitního panelu.

FT801 má multidotykové schopnosti, což umožňuje determinovat 5 nezávislých dotykových bodů (tzv. rozšířený-extended mód). To umožňuje vytvořit HMI (rozhraní člověk/ počítač), použitelné několika lidmi současně nebo tam, kde je možné detekovat různé komplexní dotykové povely. Sofistikované hardwarové jádro tohoto IC je schopno rozpoznat různé dotykové znaky a pohyb, dávajíc oznámení až o 255 dotykových znacích.

Modul s kapacitním dotykovým panelem (CTPM) posílá přerušení (interrupt) vždy, když detekuje dotyk, signalizuje tak FT801, že má číst data přes I2C. Navíc FT801 podporuje i kompatibilní dotykový mód, kde můžete použít existující aplikaci, původně určenou pro čip FT800 (s podporou rezistivního panelu), přičemž modul detekuje pouze jednotlivé samostatné dotyky.

Obvod je zapouzdřen ve stejném QFN pouzdře (jako FT800) se 48 vývody a umožňuje použít prakticky stejný návrh displeje jako u FT800, včetně 3v1 funkcionality (display, audio a dotyk) a rozlišení 1/16th pixelu. 12MHz krystalový oscilátor s PLL je schopen generovat 48MHz nebo 36MHz systémové hodiny.

Detailní popis naleznete v katalogovém listu FT801.
V případě zájmu o jakékoliv produkty FTDI nás prosím kontaktujte na adrese info@soselectronic.cz.

FT801 - pokud máte raději kapacitu než rezistivitu

Videa

DEMO overview of new FTDI "EVE" (embedded video engine) chip capabilities.

Výhody / Vlastnosti:

  • jeden čip pro displej, audio a dotykové ovládání s podporou kapacitních dotykových panelů
  • funkcionalita prakticky stejná jako u prvotního čipu FT800
  • možnost využít návrh displeje určeného pro FT800
  • podpora kapacitního dotykového panelu s až 5 dotykovými body a s detekcí dotykových povelů
  • hardwarové jádro schopné rozeznat dotyk a pohyb (trasu), poskytující notifikaci až o 255 znacích
  • pro rozlišení až 512 x 512 px
  • 262K barev (6/6/6 RGB)
  • programovatelný kontrolér přerušení, poskytující přerušení pro host MPU / MCU
  • rozšířený teplotní rozsah : -40°C až 85°C
