Napájejte LED diody z 230V sítě jednoduše a spolehlivě

Proud omezující dioda - current limiting diode (CLD) je součástka, která je schopna nahradit obvod regulující proud. Proud přes CLD je téměř nezávislý na napětí. Umožňuje přímo napájet LED a výrazně zjednodušit celkový obvod.

Toto je archivní článek z 29.07.2011. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Proud omezující diody jsou známy již mnoho roků, ale jejich použití nebylo příliš rozšířeno, i když jejich výhody zjednodušit mnohá zapojení byly zřejmé. Díky velkému pokroku ve vývoji LED pro osvětlení v průběhu poslední doby se staly výhody použití CLD evidentními.

Napájejte LED diody z 230V sítě jednoduše a spolehlivě

CLD je obyčejně vyráběna podobně jako JFET tranzistory s vývody G a S zkratovanými. Hlavním parametrem CLD je Ip, t.j. „pinch-off“ nebo regulační proud. Když je na diodu připojeno napětí, proud stoupá téměř lineárně s narůstajícím napětím. Při určité hodnotě napětí (obyčejně několik Voltů) proud dosáhne 80% Ip a od tohoto bodu už stoupá jen mírně, dosahujíc Ip, proto se tento bod nazývá VL - hraniční napětí (limitting voltage).

Nabízíme Vám typ CL20M45, který má regulační proud 20mA, hraniční napětí 4.5V a maximální pracovní napětí 45V. Z těchto parametrů je zřejmé, že se tato dioda dá použít jako proudový zdroj při napětích od 4,5 do 45V. Pochopitelně napětí na zátěži může být mnohem vyšší. Jelikož 20 mA je typický proud běžných 5mm nebo SMD LED, je dioda CL20M45 ideálně vhodná k jejich napájení. V DC aplikacích skutečně pouze jediná součástka – CLD dioda, postačuje k vytvoření napájecího obvodu. Napájení již jedné LED je možné, například z 12V automobilového zdroje, ale abychom dosáhli vysoké účinnosti, je lepší volbou napájet pole LED zapojených do série. Například pro automobilové aplikace, kde je napětí obyčejně v rozsahu 12 až 14.4V, jsou vhodné 3 bílé LED, zapojené do série. Pokud je třeba vyšší proud, CLD mohou být zapojeny paralelně.

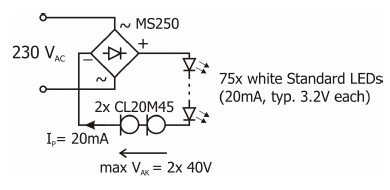

Hlavní oblast použití CLD je při větších polích LED napájených z DC nebo AC zdroje. Protože úbytek napětí na CLD je v tomto případě velmi malý v porovnání s napětím na LED diodách, účinnost takového obvodu je velmi vysoká. Velmi jednoduchý obvod podle obrázku postačuje na napájení LED z 230V sítě. Protože obvod neobsahuje elektrolytický kondenzátor, má vyšší životnost vůči konvenčním obvodům a postačuje menší můstkový usměrňovač, protože nevznikají proudové špičky od nabíjení kondenzátoru při zapnutí. Tato možnost je přehledně popsána v „Diotec design idea“.

Pro bližší informace o cenách a dodacích termínech nás prosím kontaktujte na adrese info@soselectronic.cz.
Napájejte LED diody z 230V sítě jednoduše a spolehlivě

Výhody / vlastnosti:

  • proud regulující komponent - proudový zdroj
  • umožňuje extrémně jednoduché zapojení obvodů s konstantním proudem
  • proud 20mA je ideálně vhodný k napájení 5mm a SMD LED
  • extrémně jednoduchý obvod pro napájení LED z 230V AC
  • maximální rozptýlený výkon 1W
  • SMD pouzdro SMB/DO214AA
