Finder Master Plus – vazební člen s jištěním

Je známo, že ideální je jistit každé ovládané zařízení samostatně. Reléový modul na DIN lištu Finder Master Plus integruje funkci spínacího a jistícího prvku do jednoho komponentu.
Toto je archivní článek z 28.06.2011. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

V praxi se většinou zařízení, ovládané přes PLC (Programmable Logic Controller) zapojují do okruhů, jištěných některým ze standardních jističů, přičemž se tento společný jistič dimenzuje na hodnotu, která pokryje celkový proud. Počet jističů se redukuje z ekonomických důvodů, stejně tak i ke snížení složitosti rozvodné skříně. Na jeden jistič je tak obyčejně připojeno více zařízení, spínaných přes příslušný vazební člen (relé nebo polovodičové relé SSR). Případný nadproud zablokovaného AC ventilu nebo motoru často nemusí být rozpoznán, protože jistič je dimenzován na vyšší proud. Pokud se navíc až po čase ukáže, že některé z ovládaných zařízení je nutno jistit samostatně, může nastat problém s nedostatkem místa v rozvodné skříni.

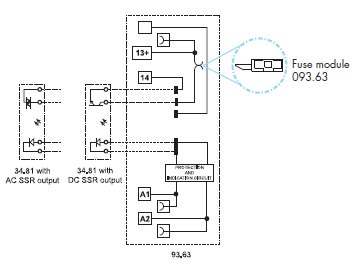

Tyto nedostatky odstraňují reléové vazební členy Finder řady Master Plus, které je možno osadit pojistkovým modulem na trubičkovou pojistku 20x5mm. Pojistkový modul je dodáván samostatně, přičemž přívody pro pojistku jsou uvnitř patice propojeny, což umožňuje používat vazební člen i bez pojistkového modulu. Stav pojistky je lehce rozpoznatelný okénkem. Při šířce relé modulu 6,2 mm tak je k dispozici vazební člen se samostatným jištěním, zabírající jen minimum prostoru na DIN liště. Navíc díky možnosti použití propojovacích lišt na spojení společných vývodů relé se maximálně zjednodušuje a zpřehledňuje zapojení. Vyrábí se ve více provedeních, výstupní obvod může být kontaktní – relé, nebo polovodičový – SSR, při typu 39.3x.3 navíc i s potlačením zbytkových proudů při dlouhých přívodech. Ke stažení je dostupný datasheet Finder S39.

Pro bližší informace ohledně cen a dodacích termínů nás kontaktujte prosím na adrese info@soselectronic.cz

Finder Master Plus – vazební člen s jištěním

Výhody / vlastnosti:

  • spínací a jistící prvek integrován do jediného komponentu
  • zvýšená funkční spolehlivost a odolnost vůči rušení a nadproudům
  • přídavný pojistkový modul nevyžaduje další potřebné místo na DIN liště
  • jednoduché rozpoznání stavu pojistky okénkem
  • výstupný člen kontaktní 6A/250V AC, nebo polovodičový (SSR) 2A AC/DC
  • dostupná i verze s potlačením zbytkových proudů
  • šířka pouze 6,2 mm
  • možnost použití propojovacích lišt pro zjednodušené zapojení
