Zapněte 100 A s výkonovým relé na DPS. Finder 68.22

Při aplikacích, jako jsou nabíjecí stanice, nebo tam, kde potřebujete vysoký výkon, se můžete spolehnout na relé Finder. Ta ze série 68.22 dokážou sepnout 100 A při 400 V AC, mají vývody do DPS, cívku na 12 nebo 24 V DC a jsou dostupné přímo z našeho skladu. Článek o výkonových relé Finder ze série 68.22 pro vás připravil Pavol Buhla, produktový specialista SOS electronic.

Spínání velkých proudů na DPS

Není zcela běžné, aby v elektronických obvodech tekly proudy na úrovni 100 ampérů, a také není běžné, aby to bylo řešeno na deskách plošných spojů. Ale doba a její potřeby se mění, také proto přišla společnost Finder s novou sérií výkonového relé.


Jednoduché sepnutí kontaktů již v současnosti často nestačí. Mění se hlavně to, že sepnutí je výsledkem zpracování různých signálů z mnoha senzorů, které zpracovává procesor. Takový inteligentní modul je nejjednodušší zrealizovat na plošném spoji. Řešení přináší právě výkonové relé Finder Série 68.22 se dvěma spínacími kontakty zvládajícími až 100 ampérů.

Zapněte 100 A s výkonovým relé na DPS. Finder 68.22

V našem skladovém sortimentu jsou tato relé značky Finder série 68.22 jediná relé, která jsou schopna spínat až 100 ampérů při 400 V AC a přitom jsou určena k osazení do plošného spoje. Dostupná je 12V DC verze s označením 68.22.9.012.4300 a 24V DC verze typu 68.22.9.024.4300.

Nejběžnější aplikace pro relé Finder série 68.22:


● napájecí generátory,

● záložní zdroje,

● elektrická čerpadla,

● invertory,

● výtahy,

● nejnovější nabíjecí stanice pro elektromobily.

Když zmiňujeme nabíjecí stanice, relé této série jsou vhodná pro třífázové nabíjení až do 55 kW. Nominální pracovní napětí je 400 V AC, maximálně až 690 V AC. Nominální činná zátěž (typu AC1) je až 40 000 VA na kontakt.

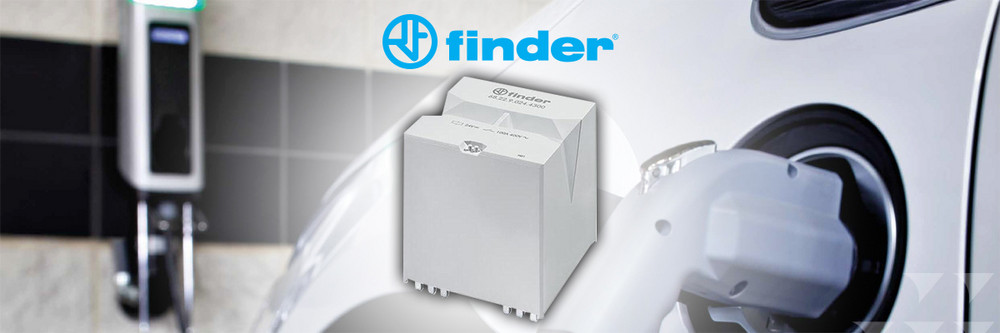

Zapněte 100 A s výkonovým relé na DPS. Finder 68.22

Vlastnosti a výhody relé Finder série 68.22:

● Výkonové relé do DPS

● Dva spínací kontakty (2 NO)

● Nominální spínaný proud 100 A

● Maximální spínaný proud (1 ms) 300 A

● Nominální zátěž 40 kVA

● Napětí cívky 12, resp. 24 V DC

● Elektrická životnost při 100 A 30 000 cyklů

● Rozměry 52,5 mm × 52,5 mm × 57,5 mm

● Rozsah pracovních teplot -40…+70 °C (v energy saving módu až 80 °C)

68.22.9.024.4300
68.22.9.024.4300
Relé průmyslová
Relé výkonové 24VDC 2a 100A max.690VAC 200Ohm AgSnO2 THT
Obj.číslo: 373560
FINDER
1 ks+
1 850,00 Kč
10 ks+
1 790,00 Kč
50 ks+
1 740,00 Kč
  • Vložit do košíku
  • Vyžádat cenu
  • Přidat k oblíbeným
  • Sledovat položku
  • Přidat produkt do porovnávače
68.22.9.012.4300
68.22.9.012.4300
Relé výkonová
Relé výkonové 12VDC 2a 100A max.690VAC 50Ohm AgSnO2 THT
Obj.číslo: 373552
FINDER
1 ks+
1 850,00 Kč
10 ks+
1 790,00 Kč
50 ks+
1 740,00 Kč
  • Vložit do košíku
  • Vyžádat cenu
  • Přidat k oblíbeným
  • Sledovat položku
  • Přidat produkt do porovnávače

Více technických informací k výkonovým relé série 68.22 Finder se dozvíte v datasheetu na naší webové stránce. Pokud potřebujete další informace k produktům značky Finder, neváhejte nás kontaktovat na adrese info@soselectronic.cz.
