Nová X-chip série Vás připojí k USB ještě snadněji a rychleji!

X-chip USB série od FTDI přináší ještě více funkcí na čipu, včetně detekce nabíjení baterií. Urychluje vývoj, šetří místo a snižuje spotřebu.

Toto je archivní článek z 15.03.2012. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Specialista na USB řešení Future Technology Devices International Limited - FTDI přidal do svého portfolia produktů pro USB / serial interface novou sérii X-Chip. Série X-Chip, sestávající z čipů ve 13 verzích, doplňuje stávající řady FT-R a FT-H. Nová série podporuje široké spektrum typů rozhraní, jako jsou základní UART, plnohodnotný UART, FIFO, I2C, tak FTDI protokol FT1248 I / O (včetně vylepšeného SPI).

Prostřednictvím X-čipů mají vývojoví pracovníci k dispozici USB 2.0 rozhraní se širokými možnostmi, malými rozměry a nižším počtem vývodů. Vysoká úroveň integrace, včetně interního zdroje hodin a MTP (Multi-time programmable) paměti pro konfiguraci a uložení deskriptorů zařízení řeší hlavní problémy spojené s návrhem DPS, jako je lepší využití prostoru a snížení spotřeby. X-čipy zvládají datové rychlosti až do 3.4 Mbits/s při současném zachování nízké spotřeby, typicky <8mA při plné aktivitě a typicky <125 μA v suspend módu.

S ohledem na nedávné dodatky, přijaté v USB specifikaci ohledně rychlého nabíjení přenosných zařízení má X-Chip zabudovanou funkcionalitu pro detekci nabíjecího portu (battery charging detection - BCD, dedicated charging port - DCP) a iniciuje přepnutí logiky z módu přenosu dat do nabíjecího módu. Tato vlastnost znamená, že detekce nemusí být provedena systémovým mikrokontrolérem, čímž umožňuje využívat jeho výkon pro hlavní aktivity. Konečným důsledkem je jednodušší proces detekce a schopnost nabíjet na vyšší proudové úrovni, což zkracuje čas potřebný k nabití baterií.

Čipy série X jsou dostupné v kompaktních SSOP, QFN a DFN pouzdrech. Všechny mají rozšířený rozsah pracovních teplot -40 ° C až +85 ° C. Série X-chip series má vnitřní 3,3 V konvertor a podporuje 1,8 až 3,3 V I/O úrovně. Jelikož celá inteligence, potřebná pro podporu USB a přemostění (bridging) je integrována v těchto čipech, jsou podstatně zredukovány náklady, čas a vývojové zdroje, potřebné pro zavedení full speed USB připojitelnosti do systému. FTDI poskytuje podporu a zdarma ke stažení ovladače pro široký výběr OS:: Windows, Android, Mac OS a Linux.

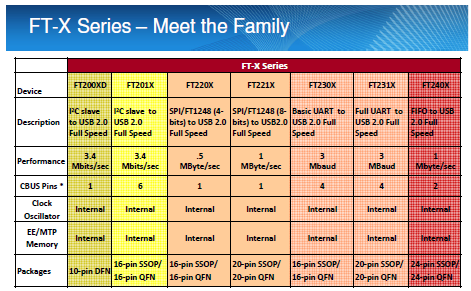

Přehled všech nových typů Vám poskytne přiložená tabulka, X-chip brožura a přehled X-čipů. Dostupných je 7 základních typů - FT200XD, FT201X, FT220X, FT221X, FT230X, FT231X a FT240X. FT200XD je nejmenší, v malém 10 pinovém pouzdře DFN. Všechny ostatní typy jsou dostupné v pouzdrech SSOP a QFN. Detailní popis vám poskytnou datasheety FT200XD, FT201X, FT220X, FT221X, FT230X, FT231X a FT240X. Příklad jednoduše použitelného I2C/USB slave konvertoru ilustruje obrázek níže. Další detaily o nabíjení baterií můžete najít v aplikační poznámce AN_175.

Společně s těmito čipy uvedla společnost FTDI i široký výběr vývojových modulů. Také jsou dostupné tzv. breakout moduly, poskytující nejjednodušší metodu připojení k USB host. Na výběr jsou 4 typy breakout modulů – UMFT200XD, UMFT201XB, UMFT220XB a UMFT230XB. Vývojové (evaluation) moduly jsou ve srovnání s breakout moduly větší, ale poskytují přístup ke všem pinům.

V případě zájmu o jakýkoliv z těchto produktů nás prosím kontaktujte na adrese info@soselectronic.cz.










Výhody / vlastnosti:

  • USB/ serial interface čipy s rychlostmi až do 3.4Mbit/s
  • urychlí vývoj a vyžadují jen minimum externích součástek
  • 13 verzí čip/pouzdro podporující: UART, FIFO, I2C, SPI a FTDI FT1248 interface
  • funkce detekce nabíjení baterií (BCD, DCP)
  • interní generování hodin, rozšířené taktovací možnosti
  • nízká spotřeba – typicky 8mA aktivní / 125uA suspend
  • nízký počet pinů a malé rozměry
  • konfigurovatelné CBUS piny pro BCD, napájení LED, hodinový výstup nebo GPIO
  • vnitřní MTP paměť pro uložení konfigurace
  • vnitřní konvertor 3.3V
  • podporuje sběrnicí napájené (5V) nebo vlastním zdrojem napájené (3.3V) aplikace
  • rozšířený rozsah pracovních teplot -40 °C až +85 °C
