Vysokonapěťový obvod pro napájení LED - LT3756 umožňuje regulaci s konstantním napětím a limitací proudu. Vyznačuje se výjimečnou toplogickou univerzálností - může být použit ve vzrůstajícím i klesajícím režimu (boost, buck) a kombinovaném (buck-boost) módu, v topologii v SEPIC nebo flyback, při účinnosti až 97%. Jeho 100mV plovoucí vstup pro měření proudu umožňuje přesnou kontrolu proudu LED. Přesné stmívání pomocí PWM umožňuje měnit jas až v poměru 3000:1. Pomalý náběh při zapnutí eliminuje nebezpečné proudové a napěťové špičky. Velkou výhodou je, že je možné nastavit frekvenci obvodu od 100 kHz do 1 MHz a tím optimalizovat zapojení pro co nejlepší účinnost a současně minimální rozměry a ceny externích součástek.
To vše poskytuje LT3756 v miniaturním 16 pinovém pouzdru QFN s rozměry pouze 3x3mm nebo v pouzdru MSOP. Obvod je dostupný ve třech verzích - LT3576 a LT3756-2 obsahuje pin s funkcí "Open LED status" a LT3576-1 má stejný pin ve funkci synchronizace frekvence.

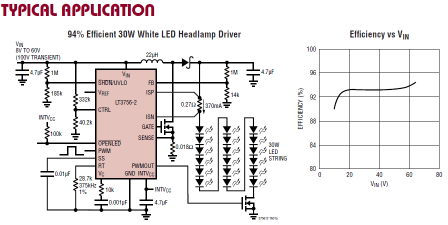

LT3756 můžete kromě napájení výkonových LED použít prakticky v jakýchkoliv výkonových aplikacích, kde je požadována regulace s konstantním napětím a omezením proudu, např. pro nabíjení baterií. Příklady použití najdete v dokumentech Design Note 461 i v LT3756 Design Ideas.
V případě zájmu o jakékoliv produkty Linear Technology nás prosím kontaktujte na adrese info@soselectronic.cz.
Výhody / vlastnosti:
- univerzální obvod pro napájení výkonových LED a jiné výkonové aplikace
- široký rozsah vstupných napětí 6 až 100V
- výstupní napětí až 100V
- regulace s konstantním proudem a konstantním napětím
- 3000:1 True color PWM stmívání
- 100 mV plovoucí vstup pro měření proudu
- ochrana při rozpojení LED
- pracuje v módech buck, boost, buck-boost, v topologii SEPIC nebo flyback
- nastavitelná pracovní frekvence 100 kHz až 1MHz
- až 97% účinnost
- CTRL pin umožňující analogové stmívání
- programovatelný pomalý náběh (soft start)
- tepelně posilněné QFN-16 pouzdro 3x3mm, nebo MSOP-16E
