Indukční snímače nepotřebují dotyk, stačí jim přiblížení

Snímače přiblížení pracující na indukčním principu dokáží velmi spolehlivě detekovat železné i neželezné kovy.

Toto je archivní článek z 21.10.2014. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Pro ty z vás, kteří již pracují v této oblasti, je pravděpodobně vše jasné a velmi dobře víte, že indukční snímače přiblížení jsou doslova jedním ze základních stavebních kamenů pro průmyslovou automatizaci. Pro všechny, kteří ještě neznáte detailně tyto mimořádné důležité a univerzální prvky, přinášíme tento krátký popis.
Indukční snímače využívají fakt, že kovové předměty umístěné v blízkosti cívky oscilátoru dokáží změnit poměry v daném oscilujícím obvodu. Taková změna (zastavení oscilací) se dá spolehlivě vyhodnotit a získat tak potvrzení o přítomnosti kovového předmětu v dosahu snímače. Indukční snímače pracují typicky na frekvenci stovek Hz až několik kHz.

Čím je fyzický rozměr cívky (a tím i snímače) větší, tím je obvykle i vyšší citlivost snímače (detekční vzdálenost). Současně ale větší snímač obvykle pracuje na nižší frekvenci, proto je i maximální snímková frekvence nižší. Z tohoto důvodu je pro detekci rychle se pohybujících předmětů většinou vhodnější menší typ.

Omron, jakožto špičkový výrobce průmyslových senzorů má ve svém portfoliu několik sérií indukčních senzorů přiblížení v různých verzích. Typickým představitelem známých, široce používaných senzorů je série Omron E2A. E2A má zvýšený detekční dosah a je zapouzdřen v těle z poniklované mosazi (M12-M30) nebo nerezové oceli (M8). Najdeme zde množství různých verzí a průměrů (M8/M12/M18/M30), verze s konektory nebo drátovými vývody a také stíněné i nestíněné verze.

"Stíněné" znamená, že kovové tělo snímače sahá až po přední (detekční) část snímače. V případě nestíněných verzí je kovový obal kratší, tj plastová část jakoby vyčnívá z těla snímače. Výsledkem je, že nestíněná verze je citlivější i do stran (x), což může být výhodné v některých aplikacích. Na druhé straně stíněné verze poskytují možnost i velmi těsné montáže snímačů vedle sebe. Série E2A má vysokou odolnost proti prachu a vodě (IP67 až IP69K), nárazům, vibracím, teplu i elektromagnetickému rušení.
Série E2A je primárně určena pro železné kovy, avšak s menší citlivostí je použitelná i pro neželezné kovy. V nabídce Omron najdeme i několik typů, určených pro hliník a jiné neželezné kovy, dokonce i typy, které jsou necitlivé na železné kovy.

Typickým výstupem indukčního snímače je tranzistor (otevřený kolektor) - PNP nebo NPN s ochrannými prvky (dioda + transil). Výstupní tranzistor lze využít pro připojení k inteligentní řídící jednotce, popř. k přímému spínání obvodů nebo spínání relé.
Přehled nabídky Omron a rady pro použití najdete v příručce použití indukčních senzorů Omron. Detailní popis série E2A přináší katalogový list Omron E2A. Odpovědi na mnohé otázky najdete na stránce Omron proximity sensors FAQs. V případě zájmu o jakýkoliv produkt Omron nás prosím kontaktujte na adrese info@soselectronic.cz.

Indukční snímače nepotřebují dotyk, stačí jim přiblížení
Indukční snímače nepotřebují dotyk, stačí jim přiblížení

Výhody / Vlastnosti:

  • indukční snímače přiblížení (bez dotyku) se zvýšeným dosahem
  • detekční rozsah 2-30mm (v závislosti na typu)
  • prach, dým, voda nebo olej neovlivňují detekci
  • široký rozsah pracovních teplot -40 až +70°C
  • IP 67 (IEC60529), IP69k (DIN 40050 part 9)

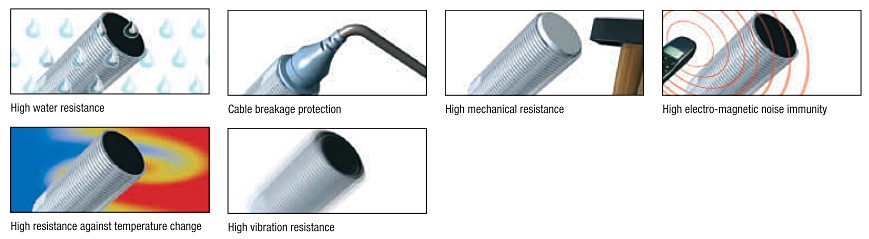

  • odolné vibracím a elektromagnetickému rušení
  • napájení 12-24V (pracuje v rozsahu 10-32V)
  • výstup s tranzistorem NPN nebo PNP, 3 vodiče (NO alebo NC) nebo 4 vodiče (NO+NC)
  • jednoduchá instalace pomocí 2 matic
