Senzory Sensirion SDP změří tlak ale i průtok

Kalibrované diferenciální senzory tlaku najdou využití v průmyslu, ale také v každém inteligentním domě.

Toto je archivní článek z 18.11.2013. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.
Větrání, klimatizaci (HVAC) nebo jakékoliv jiné aplikace, kde je tlak nebo průtok vzduchu (plynu) podstatný, je možné precizně regulovat pouze pokud známe reálné tlakové/průtokové poměry. Kontrola funkce ventilátorů, stav filtrů.., i pro tento účel jsou velmi vhodné diferenciální senzory tlaku od švýcarské společnosti Sensirion s výbornou přesností a dlouhodobou stabilitou.

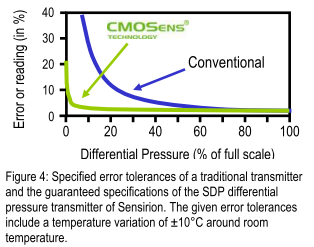

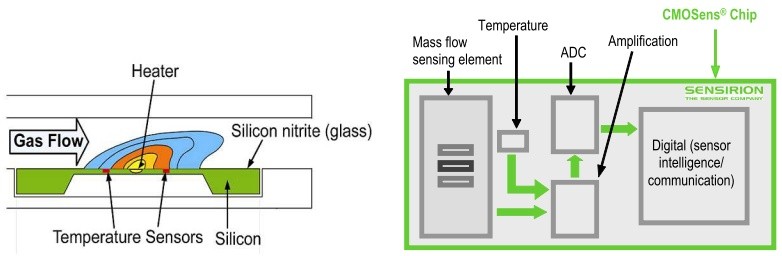

Vzhledem k tomu, že jsou senzory SDP diferenciální, mají 2 připojovací trysky. Základem těchto senzorů je miniaturní vyhřívací element a dva teplotní senzory. Rozdíl tlaků způsobí, že přes komponent proudí malé množství vzduchu a ten způsobí rozdíl v teplotě těchto zabudovaných teplotních senzorů. Teplotní rozdíl přímo závisí na množství (hmotnosti) vzduchu, který prochází senzorem a to samozřejmě závisí právě na rozdílu tlaků. Velkou výhodou vůči membránovým senzorům tlaku je dlouhodobá vysoká přesnost i při měření malých tlaků a zachování přesnosti "nulového bodu".
















Jelikož hustota vzduchu nebo jakéhokoliv plynu je závislá na teplotě, bylo by měření pouze na základě rozdílu teplot dvou vnitřních senzorů nepřesné. Proto mají senzory SDP zabudovanou kompenzaci podle aktuální teploty a současně linearizaci, takže výsledkem je údaj, přímo použitelný pro další zpracování. Rozlišení senzorů je velmi vysoké a je nastavitelné uživatelem v rozsahu 9-16 bitů. Výsledný binární údaj, vyčtený přes I2C rozhraní je třeba pouze vydělit konstantou uvedenou v tab. 2.1 na str. 3 v katalogovém listu SDP6xxv1.7 a získáme výsledný údaj v požadovaných fyzikálních jednotkách (Pa, bar, inch).

Univerzální a cenově výhodnou sérií je série SDP600 (6xx), ve které najdeme typy optimalizované pro měření tlaku (SDP 600/610), hmotnostního průtoku (SDP601/611) a typy s minimální spotřebou, vhodné pro bateriové přístroje (SDP606/616). Všechny tyto typy jsou schopné měřit "obousměrně" tj. kladné i záporné hodnoty. Pro aplikace, ve kterých víme, že rozdíl tlaků bude vždy kladný (průtok pouze jedním směrem), je možné použít i cenově výhodnější typy SDP 500/510 (reálně i tyto typy měří i záporné hodnoty, ale jejich přesnost není v tomto rozsahu garantována). Ve většině aplikací není nutná žádná další kompenzace, pouze může být nutné výsledný údaj vynásobit konstantou pro kompenzaci nadmořské výšky, uvedenou v tabulce 5.4 na str. 6 v datasheetu.
Jak je možné použít tak malý senzor pro měření průtoku velkého množství vzduchu?

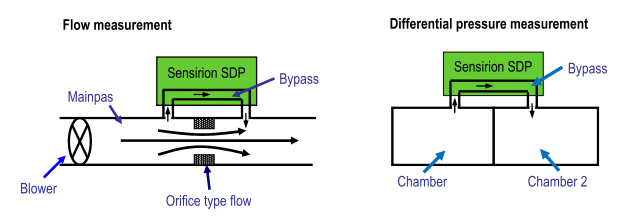

Poměrně jednoduše. Stačí udělat malé zúžení v potrubí a takto vytvořit "odpor", jak je to popsáno v aplikační příručce SDPxxx_Bypass_Configuration. V elektronické analogii je pak měření rozdílu tlaku podobné měření napětí na odporu, které závisí na proudu, protékajícím daným odporem. Senzory SDP je možné použít i k měření rozdílu tlaků v daném potrubí vůči okolnímu prostředí tak, že jeden vývod senzoru necháme "nepřipojený". Pochopitelně takovou konfiguraci je možné použít pouze v případě, kdy je malý únik měřeného "plynu" (vzduchu) do okolního prostředí přijatelný.

Bližší informace Vám poskytne katalogový list SDP600, jakož i dokumenty SDP600_Sensor_Selection_Guide_V2, CMOSens_for_HVAC, SDP6x0_Changing_Measurement_Resolution a SDP6x0_Pressure_Drop_In_Hose.
Pro bližší informace ohledně výrobků Sensirion nás prosím kontaktujte na adrese info@soselectronic.cz.



















Získejte vývojový kit EK-P3 zdarma!

Na tomto místě byla zveřejněna soutěž s následující soutěžní otázkou:

V čem se liší senzory SDP606/616 od jiných členů série SDP6xx?

Správná odpověď byla: Low Power
Vylosovali jsme následující soutěžící:
István Müller [HU]
Výhercům srdečně blahopřejeme. Budeme je informovat i e-mailem.
