SHTC1 - vlhkost a teplota ze špendlíkové hlavičky

Miniaturní kalibrovaný senzor vlhkosti a teploty Sensirion SHTC1 je použitelný i v prostorově kritických aplikacích.

Toto je archivní článek z 14.07.2014. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Skutečně miniaturní rozměry a nízká cena jsou hlavními benefity nových kalibrovaných senzorů SHTC1 z produkce společnosti Sensirion. Pokud jste již zkoušeli známé senzory série SHT2x, pravděpodobně jste byli překvapeni jejich malými rozměry (3,2x3,2x2mm). Nový senzor SHTC1 však posouvá rozměry o úroveň dále, nebo lépe řečeno - níže. Výsledkem je DFN pouzdro s rozměry pouhých 2x2x0,75mm, což v praxi představuje pouzdro, kterého si možná ani nevšimnete při letmém pohledu na osazenou DPS. Díky tomu je SHTC1 určen primárně do mobilních aplikací a všude tam, kde jsou ušetřený prostor a minimální spotřeba přínosem.

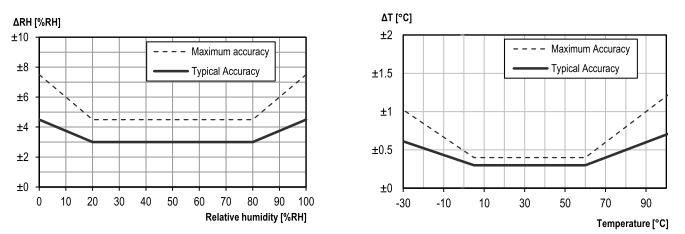

Vzhledem k nízké ceně je garantovaná přesnost čipu SHTC1 relativně výborná, zhruba na úrovni senzoru SHT20. Typická přesnost ±3% v rozsahu relativní vlhkosti 20-80% a ± 0,3° C je pravděpodobně plně dostačující pro většinu aplikací. Napájecí napětí 1,8 V a ultra nízká spotřeba pod 1uA/měření jsou ideální pro baterií napájená zařízení. SHTC1 podporuje I2C "fast mode" (0-400 kHz). Tak malé pouzdro je již prakticky nemožné zapájet ručně, ovšem je to poměrně snadno zvládnutelné pomocí pájecí pasty a horkovzdušné páječky.

I SHTC1 je vyráběn ověřenou technologií CMOSens, která již 10 let dokazuje svoji spolehlivost a dlouhodobou stabilitu v průmyslu. SHTC1 není jen "senzor", ale je to hotové kalibrované řešení obsahující 2x senzor, nízkošumový zesilovač, A/D převodník, jednotku pro zpracování dat s ROM s kalibračními údaji a komunikační rozhraní. Bližší informace naleznete v katalogovém listu Sensirion SHTC1 a letáku Sensirion Humidity.

SHTC1 - vlhkost a teplota ze špendlíkové hlavičky

Máme pro Vás připraveny vzorky!
Pokud máte zájem vyzkoušet tento perspektivní senzor, zúčastněte se soutěže pod článkem, případně nás kontaktujte na známé adrese info@soselectronic.cz.

SHTC1 máme zatím jako zboží na objednávku a brzy jej zařadíme i do standardního skladového sortimentu.
SHTC1 - vlhkost a teplota ze špendlíkové hlavičky













Výhody / vlastnosti:

  • ultra miniaturní kalibrovaný senzor teploty a vlhkosti
  • vynikající poměr cena/ vlastnosti
  • extrémně kompaktní rozměry 2 x 2 x 0,75 mm, DFN pouzdro
  • typická přesnost +-3% RV a +-0,3°C
  • digitální výstup s I2C rozhraním (0-400 kHz)
  • vynikající spolehlivost a dlouhodobá stabilita
  • technologie ověřená 10 letým použitím v průmyslu
  • extrémně nízká spotřeba pod 1uA/ měření
  • vysoká odolnost vůči externímu rušení (EMI/EMC)
