Poznejte senzory plynů od SGX Sensortech

SGX Sensortech vyrábí senzory plynů přes 60 let. Jejich široký sortiment zahrnuje také certifikované snímače ATEX/IECEx a moduly do výbušného prostředí. (čtení na 5 minut)

Pro náročné průmyslové prostředí nejen v důlním, plynárenském, ropném či chemickém průmyslu a pro každou oblast, kde hrozí únik nebezpečných plynů a přímé nebezpečí výbuchu při práci, byly vyvinuty inovativní senzory pro měření koncentrace hořlavých a toxických plynů.

Přehled senzorů plynů od společnosti SGX Sensortech, které jsme zařadili do sortimentu našich produktů, připravil Miroslav Piskor, produktový specialista SOS electronic.

Poznejte senzory plynů od SGX Sensortech

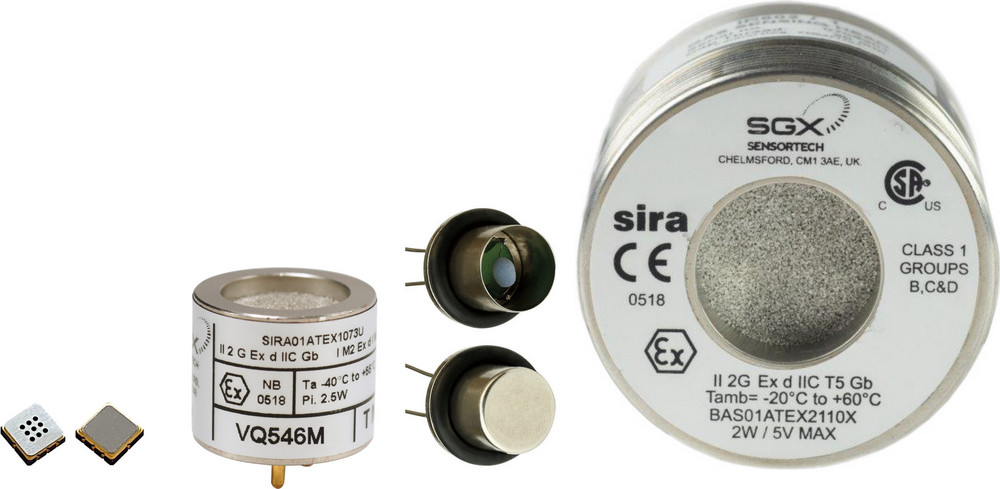

SGX Sensortech – výrobce senzorů plynů z Neuchatelu ve Švýcarsku

Firma SGX Sensortech byla původně založena v květnu 2012 a tvořily ji společnosti, které byly dříve známé jako: e2v průmyslové senzory plynů se sídlem v Chelmsfordu a e2v mikrosenzory a MiCS mikrosenzory se sídlem v Neuchatelu. Od října 2016 je SGX součástí divize Amphenol Advanced Sensors. Má sídlo v Neuchatelu ve Švýcarsku, s výzkumnými, vývojovými a výrobními závody ve Švýcarsku, v Polsku a Číně, s kombinovanou výrobní kapacitou několika milionů senzorů ročně.

Společnost SGX Sensortech se specializuje na:

  • elektrochemické senzory
  • katalytické senzory – pelistory
  • NDIR senzory
  • senzory tepelné vodivosti
  • polovodičové senzory
  • senzory pro detekci úniku vodíku a tepelné exploze akumulátoru

Technologie a produkty firmy SGX Sensortech

Elektrochemické senzory

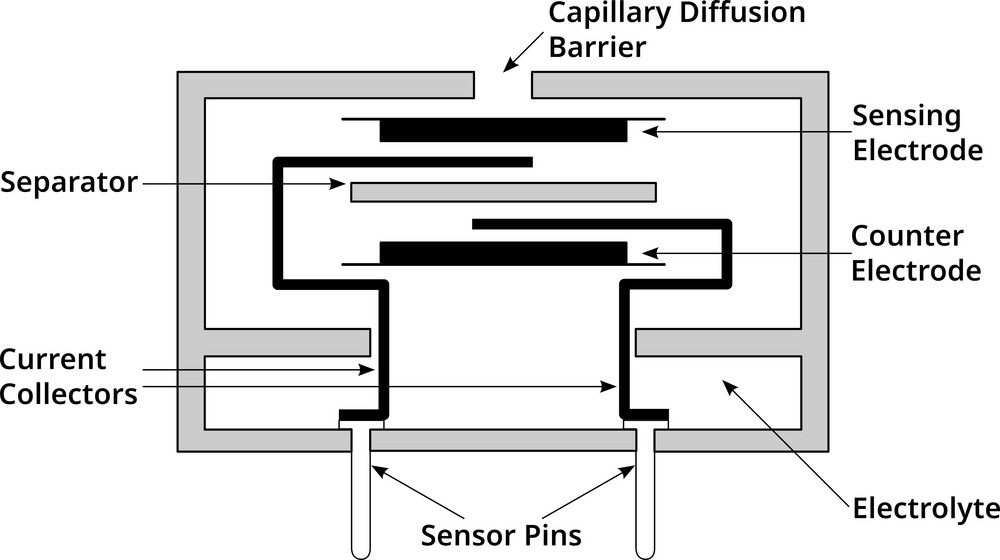

Přítomnost cílového plynu vyvolává chemickou reakci mezi plynem a kyslíkem obsaženým v senzoru. Tato reakce vytváří malý proud úměrný koncentraci přítomného plynu.

Poznejte senzory plynů od SGX Sensortech

SGX nabízí řadu snímačů SGX-4, EC4 a PS4 pro přenosné systémy a sérii SGX-7 pro pevné aplikace.


Aplikace

  • Poznejte senzory plynů od SGX Sensortech
    bezpečnostní aplikace (toxické plyny) pro přenosná a pevná zařízení
  • hornictví
  • parkoviště a podzemní prostory
  • zdravotnictví
  • zpracování ropy a zemního plynu
  • řízení procesů
  • chov zvířat a zemědělství
  • skladování potravin
  • pěstování plodin

Katalytické senzory – pelistory

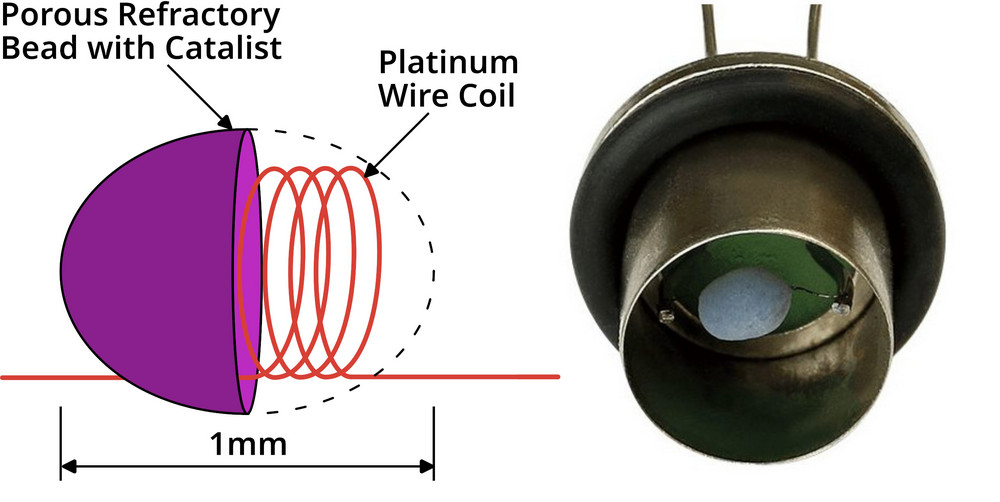

Pelistory jsou senzory plynů, které detekují hořlavé plyny a výpary ve vzduchu (nebo v atmosféře obsahující kyslík) v koncentracích až do dolní hranice výbušnosti nebo LEL. Detekční prvek tvoří malá keramická „peleta“ s katalyzátorem, které obklopují cívku z platinového drátu (rezistor), proto je pojem „pelistor“ kombinací slov „peleta“ a „rezistor“.

Poznejte senzory plynů od SGX Sensortech

Poznejte senzory plynů od SGX Sensortech

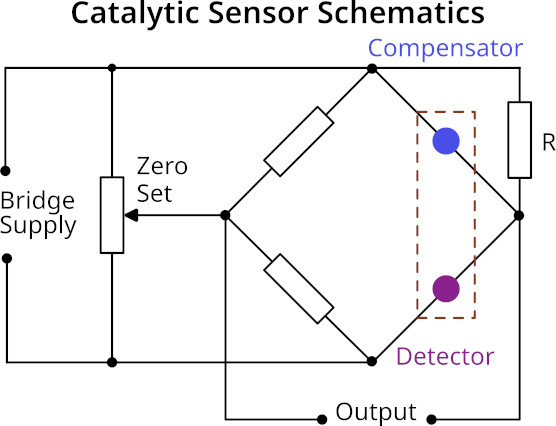

Katalytický senzor obsahuje snímací prvek – detektor – a kompenzační prvek – kompenzátor. Proud procházející platinovým drátem detektoru zahřívá katalytický materiál přibližně na 500 °C. Při této teplotě může katalytický materiál spalovat cílový plyn, což vede ke zvýšení teploty a zvýšení odporu platinového drátu. Aby se kompenzovaly vlivy prostředí, jako je teplota a tlak, je detektor při výrobě spárován s kompenzátorem, který nemá katalytickou vrstvu. Detektor a kompenzátor jsou typicky společně s rezistory zapojeny do Wheatstonova můstku. Výstupní signál je úměrný koncentraci plynu.


Poznejte senzory plynů od SGX Sensortech

SGX nabízí katalytické senzory jako:

  • páry pelistorů

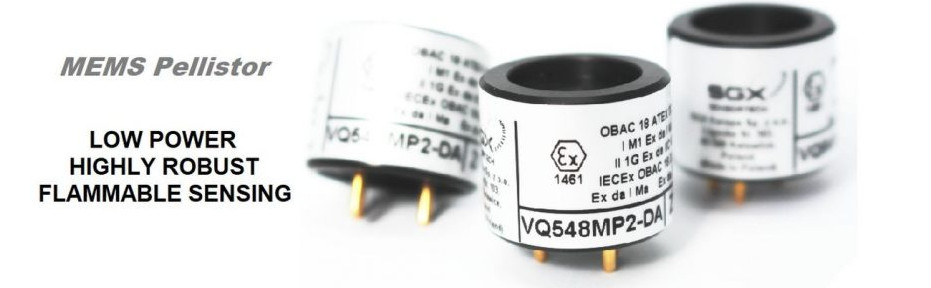

  • páry pelistorů v ATEX/IECEx certifikovaných pouzdrech VQ500 a MP7217/7227 pro přenosná zařízení
  • páry pelistorů v ATEX/IECEx certifikovaných pouzdrech VQ600 ATEX/IECEx pro fixní zařízení

NDIR senzory

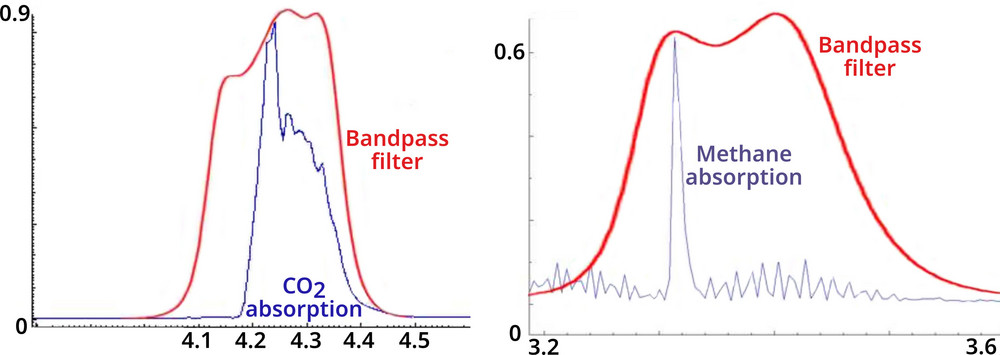

NDIR senzor (nondispersive infrared) pracuje na základě toho, že molekuly cílového plynu absorbují infračervené záření určitých vlnových délek. Čím vyšší je koncentrace plynu, tím víc záření plyn absorbuje. Například pásmo 4,2 až 4,3 μm má maximální absorpci při CO2 a minimální absorpci u ostatních plynů ve vzduchu, metan má silný absorpční vrchol při 3,23 μm.

Poznejte senzory plynů od SGX Sensortech

Všechny snímače SGX NDIR kromě IR31SE používají dvoukanálovou konfiguraci s aktivním a referenčním kanálem. Signál z referenčního kanálu se využívá ke kompenzaci změn intenzity záření IR lampy v průběhu času nebo se změnami v odrazivosti optické dutiny a propustnosti infračervených filtrů před detektory.

Poznejte senzory plynů od SGX Sensortech

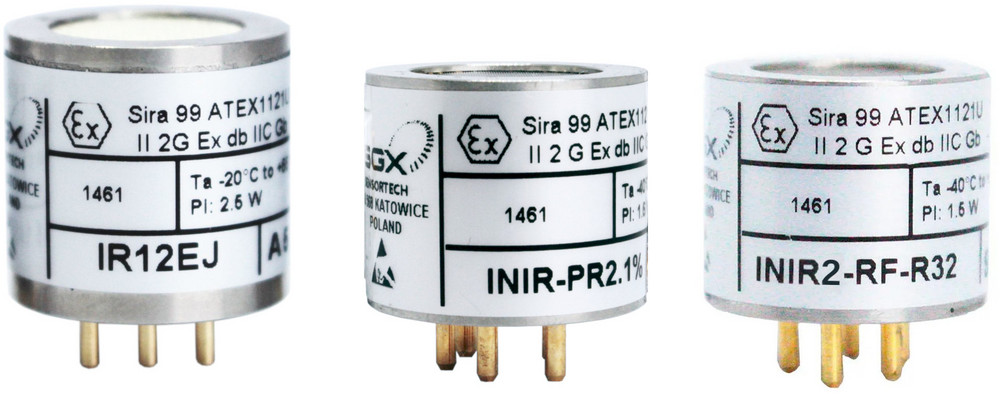

SGX Sensortech poskytuje širokou řadu NDIR senzorů s analogovým výstupem:

  • pro jeden plyn /  jeden kanál, necertifikovaný: IR31SE
  • pro jeden plyn / dvoukanálový, necertifikovaný: série IR3 kromě IR31SE
  • pro jeden plyn / dvoukanálový, certifikace ATEX/IECEx: séria IR1 (1, 2)
  • pro jeden plyn / dvoukanálový, certifikace ATEX/IECEx, důlní aplikace: séria IR2 (1, 2)
  • pro dva plyny / tříkanálový, certifikace ATEX/IECEx: série  IR15T
  • pro dva plyny / tříkanálový, certifikace ATEX/IECEx, důlní aplikace: série IR25T
  • senzorové hlavice – pro jeden plyn / dvoukanálový, certifikace ATEX/IECEx: série IR600
  • pro jeden plyn / dvoukanálový, certifikace ATEX/IECEx s UART a analogovým výstupem: série INIR a INIR2

Poznejte senzory plynů od SGX Sensortech

Senzory tepelné vodivosti

Senzory tepelné vodivosti jsou vhodné pro měření koncentrace plynů, které mají tepelnou vodivost výrazně odlišnou od referenčního plynu, obvykle vzduchu. Jsou to například: vodík, helium a metan.

Senzor tvoří dva shodné snímací prvky podobné kompenzátorům používaným v katalytických senzorech. Detekční prvek je umístěn tak, aby umožnil expozici cílového plynu. Referenční prvek je umístěn v utěsněném pouzdře obsahujícím vzduch a není vystaven cílovému plynu. Když je senzor vystaven cílovému plynu, mění se tepelná vodivost atmosféry kolem detekčního prvku, což vede k větší nebo menší ztrátě tepla, což má za následek pokles nebo zvýšení teploty detekčního prvku a tím i jeho odpor.

Senzory tepelné vodivosti nejsou selektivní, proto jsou vhodné pouze pro aplikace, ve kterých je znám cílový plyn.

SGX Sensortech nabízí snímače tepelné vodivosti jako:

  • páry pelistorů
  • páry pelistorů v ATEX/ICEx certifikovaném pouzdře (VQ500 pro přenosné systémy a VQ600 pro pevné systémy)

Oblasti použití katalytických, NDIR senzorů a senzorů tepelné vodivosti:

  • detekce úniku plynů
    • hornictví
    • řízení procesů
    • bezpečnostní aplikace (přenosná a fixní zařízení)
    • zpracování ropy a zemního plynu
    • chladicí systémy

Polovodičové senzory (metal oxide semiconductor sensors)

Společnost SGX Sensortech vyrábí polovodičové senzory (MOS sensors) MEMS (microelectromechanical system) technologií, kombinujících snímací vrstvu tvořenou MOS nanočásticemi a patentovaným polykřemíkovým ohřívačem.

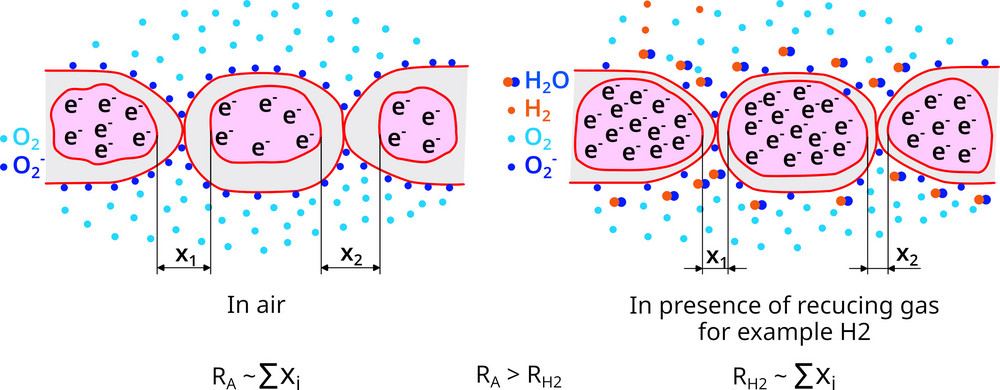

Snímací vrstva je zahřívána ohřívačem, který způsobuje, že se kyslík z atmosféry adsorbuje na hranicích nanočástic ve formě záporně nabitých iontů. Kyslíkové ionty vážou elektrony, čímž vzniká ochuzená vrstva, a to má za následek zvýšený odpor snímací vrstvy (základní odpor Ro).


Přítomnost oxidačních plynů, jako je ozon, způsobuje, že se adsorbuje víc kyslíku, což vede ke zvýšení odporu. Na druhé straně redukční plyny jako CO reagují s adsorbovanými ionty kyslíku a dříve vázané elektrony jsou opět dostupné jako nosiče náboje ve snímacím prvku, což vede ke snížení odporu.

Poznejte senzory plynů od SGX Sensortech

Polovodičové senzory plynů jsou složitější než jiné senzory, neboť kombinují tepelné, chemické a elektrické účinky. Základní odpor Ro se může velmi lišit v závislosti na snímači a podmínkách měření, proto SGX doporučuje vyhodnocovat relativní změnu snímacího odporu Rs vůči základnímu odporu Ro; S = (Rs – Ro)/Ro, což umožňuje detekci změn koncentrace plynu.



Společnost SGX Sensortech dodává miniaturní SMD senzory kompatibilní s reflow procesem pájení. V jednom pouzdře jsou integrovány jeden, dva nebo tři snímací elementy a ohřívače.



Senzory pro detekci úniku vodíku a tepelné exploze akumulátoru

SGX Sensortech vyrábí odolné IP67K senzory:

  • BLD1 – vodík, CAN 500 kbps rozhraní
  • BLD2 – vodík, oxid uhelnatý, CAN 500 kbps rozhraní
  • TRDU5 (thermal runaway detection unit) – vodík, oxid uhelnatý, amoniak, relativní vlhkost,  teplota a tlak, LIN 2.1/19 200 Bd

Jsou vhodné pro detekci úniku vodíku ze skladovacích nádrží, palivových článků a čerpacích stanic pro vodíková a elektrická auta a pro včasnou detekci teplotního výbuchu Li-ion akumulátorů.

Porovnání technologií

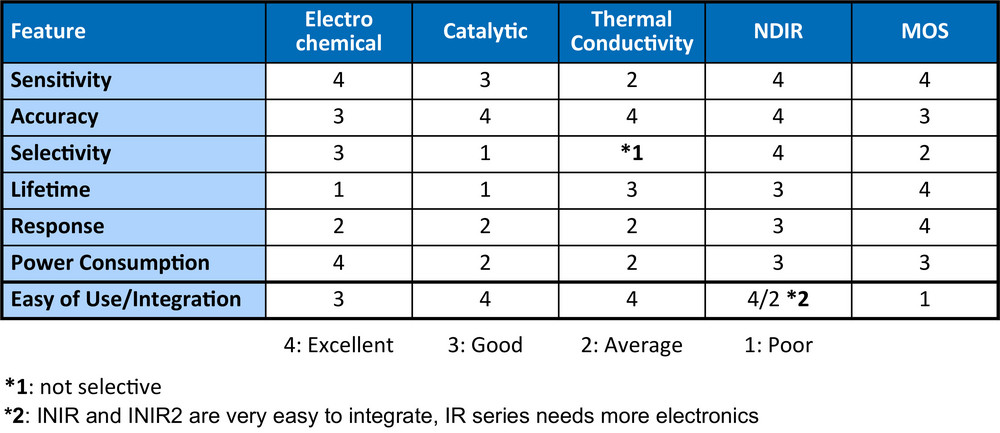

V tabulce níže naleznete srovnání vlastností charakteristických pro různé technologie snímačů.

Poznejte senzory plynů od SGX Sensortech

Testovací kity

Společnost SGX Sensortech poskytuje testovací kity ECVQ-EK3 pro senzory katalytických a elektrochemických plynů, IR-EK2 pro sérii NDIR senzorů s analogovým výstupem (IRxxx), ), INIR-EK4 pro série INIR a INIR2 a testovací kity MICS-EK1 pro MOS senzory.


Máte zájem o více informací o produktech SGX Sensortech nebo o technické poradenství při výběru produktu? Případně máte jinou otázku či jiný požadavek? Je to snadné. Vyplňte následující formulář, rádi vám pomůžeme.
