Přesné a cenově výhodné měření AC proudu

S proudovými transformátory dokážete jednoduše a dostatečně přesně změřit střídavý proud, navíc při zachování vysoké bezpečnosti díky galvanickému oddělení.

Toto je archivní článek z 12.03.2012. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Všeobecné měření střídavého proudu, ochrana před přetížením nebo zkratem, detekce poklesu zátěže nebo vypnutí a podobné aplikace vyžadují jednoduché a spolehlivé řešení. Proudové transformátory plní tyto požadavky a přidávají další bonusy jako galvanické oddělení, žádný zásah do měřeného obvodu a výhodná cena.

Jak víme, jedna z metod měření střídavého proudu protékajícího vodičem je založena na použití proudového transformátoru. Střídavé magnetické pole kolem vodiče, které je přímo úměrné proudu protékajícímu vodičem, naindukuje v měřicím transformátoru střídavé napětí. Při vhodné konstrukci a správném zatížení transformátoru je výstupní napětí přímo úměrné proudu v měřeném vodiči. Snad největší výhodou této metody je fakt, že měřící obvod je galvanicky oddělen od měřeného vodiče a zároveň transformátor nevnáší do měřeného obvodu žádnou přidanou zátěž ani ho nijak neovlivňuje. Pokud bychom chtěli jít do detailů, transformátor odebírá z měřeného vodiče zanedbatelné množství energie o velikosti desítek mW/10A, které se ztrácí ve vinutí transformátoru a zátěži transformátoru.

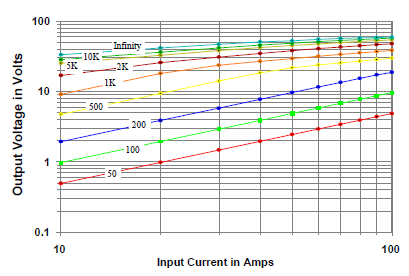

Každý proudový transformátor je navržen pro určité zatížení, tj. při určitém zatížení poskytuje nejpřesnější výsledky. Například pro typ AC-1050 je to 100 Ohmů. V takovém případě platí převodní poměr 1000:1, tj. při proudu 10A teče do zátěže proud 10mA. To znamená, že na 100 Ohm zátěži naměříme napětí o velikosti 1V. Výstup proudového transformátoru lze připojit na panelové měřidlo, digitální voltmetr, osciloskop nebo vstup AD převodníku. Při použití AD převodníku lze také monitorovat průběh proudu a odhalovat různé nelinearity v odběru.

Přesné a cenově výhodné měření AC proudu

Proudové transformátory Talema jsou špičkové komponenty s výborným poměrem kvalita / cena. Transformátory jsou navrženy k zapájení do DPS. V naší nabídce najdete několik typů až do maximálního proudu 100A. Momentálně Vám můžeme nabídnout typ AC 1050 i ze skladových zásob u výrobce (ca. 8000 ks) s dodací dobou 2-3 týdny (standardní doba dodání bývá 20 týdnů). Detailní informace vám poskytnou datasheety u příslušných typů.

V případě zájmu nás prosím kontaktujte na adrese info@soselectronic.cz.

Přesné a cenově výhodné měření AC proudu

Výhody / vlastnosti:

  • jednoduché měření s galvanickým oddělením
  • vysoká citlivost
  • neovlivňují měřený obvod
  • vysoká životnost
  • odolnost náročným podmínkám
  • cenově výhodné řešení
