Kvalitní spoj s fastonem od TE Connectivity

Fastony zná snad každý. Méně známé je, že právě firma TE Connectivity (původně AMP) přišla jako první s tímto obchodním názvem v 70. letech, označujícím nožové konektory, obyčejně určené pro zapájení nebo zakrimpování přívodního vodiče.

Toto je archivní článek z 02.07.2011. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Od uvedení prvních typů na trh si získaly velkou oblibu pro rychlou montáž na přívodní vodič, rychlé spojení dvou konektorů navzájem a dlouhodobě spolehlivý kontakt. Pro velkou popularitu se rychle dostaly na trh různé modifikace v různých šířkách, nejčastější 2,8, 4,8 a 6,3 resp. 6,35 mm, v různých tvarech a možnostech použití na kabel nebo do DPS. Připojují se na vodiče o průměrů od AWG 26 až po AWG 8. Mimo fastonů se rozšířily i tzv. konektory skupiny Fastin-Faston. Rozdíl proti fastonům je v uzamykacím výstupku na jejich těle, díky čemuž jsou použitelné i do plastových objímek – vytvářejíc vícenásobné konektory, široce používané v automobilovém průmyslu a v mnoha jiných oblastech. Umožňují jednoduché spojování více vodičů v jednom kroku a zároveň plastové objímky sekundárně zaručují správnou polaritu spojení konektorů.

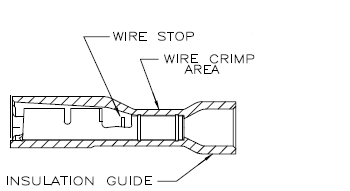

Není divu, že právě TE Connectivity jako výrobce prvních fastonů nabízí obrovské množství těchto konektorů ve vysoké kvalitě. Vedle mnoha konektorů typu faston a fastin, které máme skladem od různých výrobců, nabízíme i typ 2-0520184-2 z řady Ultra-Fast Premier FASTON od TE Connectivity. Spojovací část má rozměry 6,35 x 0,81mm a je určen pro vodiče o průměru AWG 22-18, t.j. 0,30-0,90 mm2. Faston 2-0520184-2 je z pocínované mosazi, celoizolovaný s izolací z poloprůhledného červeného nylonu s UL teplotním rozsahem +130°C. Kompletní izolace a dostatečná pevnost spojení umožňuje jeho použití i ve stísněných podmínkách v aplikacích do 600V. Spojovací část je dvoustupňová se zešikmenou vstupní částí, což ulehčuje spojování a snižuje přechodový odpor kontaktů. Koncepce konektoru zaručuje nízkou spojovací silu a současně vysoký standard elektrické spolehlivosti. Snadné zasunutí vodiče umožňuje trychtýřově tvarovaná izolace a správnou hloubku zaručuje dorazový výstupek. Průhledná izolace následně umožňuje vizuální kontrolu zakrimpování, jakož i celkového spoje.

Kvalitní spoj s fastonem od TE Connectivity



Ke stažení je dostupný datasheet 2-0520184-2, také rozměrový nákres a 3D pohled.
SOS electronic je autorizovaným distributorem TE Connectivity, proto jsme schopni dodat jakýkoliv faston nebo jiný konektor z portfolia TE Connectivity. Pro bližší informace o cenách, dodacích termínech nebo v případě zájmu o vzorky nás kontaktujte na adrese info@soselectronic.cz.

Výhody / vlastnosti:

  • dělené přítlačné kontakty ulehčují spojování a zmenšují přechodový odpor
  • kvalitní spoj i po vícerých spojeních/rozpojeních
  • materiál pocínovaná mosaz, celoizolovaný s izolací z průhledného nylonu
  • bezpečné použití do 600V i ve stísněných podmínkách
  • průhledná izolace umožňuje vizuální kontrolu spoje
  • požární odolnost UL 94 V-2
