Pojistky Polyswitch série miniSMD ochrání nejen jednou

Vratné pojistky jsou velmi užitečným doplňkem, výrazně zvyšujícím bezpečnost zařízení.

Toto je archivní článek z 14.10.2013. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.
Polyswitche poskytují velkou službu při ochraně zařízení, kde se chovají jako "resetovatelné" pojistky. Mnohdy je vhodné nebo nutné použít v zařízení pojistku, ale relativně velké pouzdro na pojistku prostě není kam umístit (nebo by kazilo design zařízení) a použít držák na DPS také nechceme, protože by zařízení muselo být koncipováno jako otevíratelné uživatelům.. Tehdy a nejen tehdy je ideálním řešením použít polyswitch. Takové "pojistky" jsou dostupné od různých výrobců (např. i pod názvy Polyfuse, Multifuse), Polyswitch je obchodní název společnosti TE Connectivity/Raychem, která představuje špičku v daném segmentu.

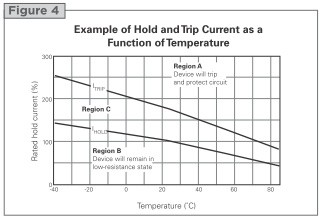

V principu je polyswitch PTC rezistor s polymerovou strukturou, navrženou pro velkou změnu odporu v úzkém teplotním rozsahu. Vodivé částice jsou rozptýleny v amorfním polymeru, který při vyšší teplotě mění svou stukturu, zvětšuje svůj objem a tak dochází k rapidnímu zvýšení odporu součástky. V tomto bodě téměř skokové změny odporu (Tripping point) dochází k tak vysokému nárůstu odporu, že zbytkový proud, který prochází přes polyswitch je prakticky zanedbatelný a nezpůsobí poškození chráněného obvodu. Každý polyswitch má definován přídržný proud (I hold), nominální odpor při dané teplotě a vypínací proud (I trip). Průchodem proudu se polyswitch zahřívá (I2R), až při určitém proudu dosáhne hranice, při které dochází k výraznému zvýšení jeho odporu. Přesný proud, při kterém dojde k této změně, je pochopitelně závislý i na okolní teplotě (při vyšší teplotě postačí menší proud). Toto chování je přehledně zobrazeno na přiloženém grafu (Fig.4). V regionu A je polyswitch vypnutý (TRIPPED) a zařízení je odpojeno. V regionu B je polyswitch při jakékoliv kombinaci proudu a teploty okolí ve stabilním vodivém stavu. V regionu C může komponent takříkajíc "kdykoliv" vypnout a záleží na konkrétní hodnotě odporu daného kusu, jak se bude chovat .
Navzdory této možná zdánlivé komplikaci je výběr správného polyswitche poměrně jednoduchý. Pokud chceme mít jistotu, že komponenta snese daný proud (bez vypnutí) v širokém teplotním rozsahu, zvolíme polyswitch s o něco vyšším Ihold. Pokud předpokládáme, že zařízení bude pracovat např. pouze při pokojové teplotě a negeneruje hodně tepla, je možné zvolit Ihold blíže k žádoucímu uzavíracímu proudu. Třeba zmínit, že různí výrobci deklarují Ihold mírně odlišně, resp. udávají jako hlavní paramatery I trip atd. Proto je vhodné při porovnávání různých typů od různých výrobců prověřit si, jak je daný parametr definován.

V mnoha případech může být výhodou, že polyswitch ke svému ohřátí a případnému přechodu do stavu vysokého odporu potřebuje určitý čas. Proto krátkodobě zvýšený proud - např. při rozběhu zařízení nezpůsobí okamžité vypnutí. Celkově je však polyswitch dost rychlou součástkou a při tvrdém zkratu se např. typ MINISMDC020F-2 (RF1335-000) vypne za necelých 10ms.
Z naší nabídky jste dosud mohli znát polyswitche zejména ve verzi s vývody (THT). Nyní jsme mezi standardní nabídku přidali i malé SMD verze - miniSMD, ideálně vhodné do aplikací, kde není je prostor navíc. Jde o typy MINISMDC014F-2 (RF1334-000), MINISMDC020F-2 (RF1335-000) a MINISMDC050F-2 (RF1403-000), s Ihold proudy 0,14A, 0,2A a 0,5A/60V. Jejich miniaturní rozměry 4,7x3,4x0,9mm (SMD 1812) skutečně šetří prostor a SMD pouzdro umožňuje automatizované osazování.

Detailní informace Vám poskytne dokument Polyswitch Fundamentals jakož i katalogové listy SMDC014F, SMDC020F a SMDC050F. V přehledu SMD Polyswitch najdete i doporučené typy pro různe aplikace.
